Instruções para manutenção de uma Tocha MIG/MAG
Procedimentos para realizar a manutenção de uma Tocha MIG/MAG
06 de julho, 2017
- Certifique-se que o equipamento de solda está desligado e que a tocha esteja fria antes de realizar inspeção ou manutenção.

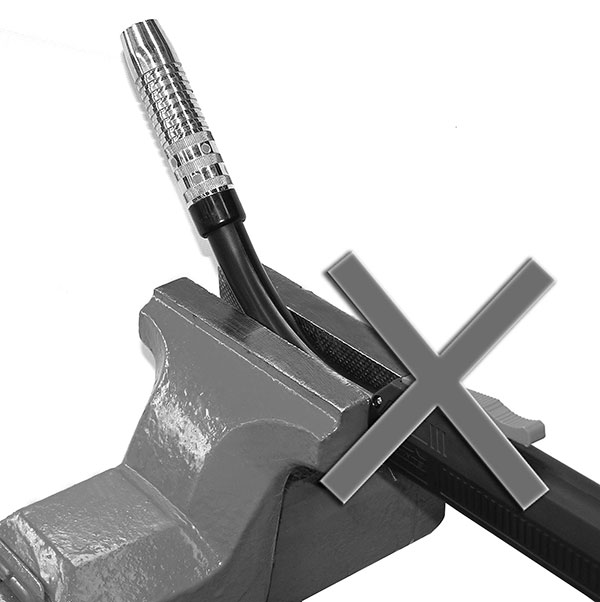

- Não prender a tocha diretamente na morsa, sob risco de danificar seus componentes. Se necessário fazê-lo, recomenda-se desmontar o punho e prender a base do corpo.
- Substitua a ponteira quando esta apresentar desgaste. Uma ponteira com bordas irregulares pode provocar turbulência no gás e porosidade na solda.

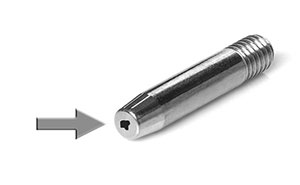

- Faça a troca do tubo de contato sempre que houver folga ou deformação do seu diâmetro interno, evitando assim que o arco elétrico fique instável e o aumento de respingos.
- Limpe as faces do Euro Conector da tocha e também da máquina para que haja um bom contato elétrico. Use sempre desengraxante a base de água. Não use solventes, evitando assim a deterioração e desgaste dos anéis de vedação.
- Verifique o estado do isolamento elétrico do cabo, do corpo e outras peças isoladas. Não faça reparos provisórios, as peças danificadas devem ser substituídas. Consulte o catálogo de peças de reposição SUMIG.
- Verifique o estado dos pinos de contato e dos anéis oring.
- Complete a limpeza utilizando ar comprimido seco.

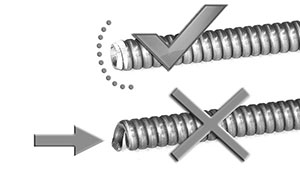

- O guia espiral deve ser limpo com ar comprimido seco. Deve ser substituído quando estiver deformado, enferrujado, ou freando a passagem do arame. Para ser retirado da tocha, o cabo deve estar esticado.
A troca do guia espiral é feita conforme os passos a seguir:
1 - Retire a porca de aperto, bocal e tubo de contato.
2 - Coloque o guia espiral e corte paralelo ao difusor. Retire o guia e corte o número de espiras equivalentes ao tamanho da rosca do tubo de contato, deixando 5 mm maior para o aperto.
3 - Faça um chanfro na ponta, com o esmeril, para que a ponta do guia encaixe no tubo de contato. Utilize uma ferramenta para deixar o diâmetro interno em formato cônico.
4 - Recoloque o guia e o tubo de contato, dando o aperto necessário.
5 - Coloque a porca de aperto do guia espiral.
- Para tochas com sistema de extração de fumos: Faça a limpeza interna periodicamente. Utilize o gabarito Sumig para fazer a desmontagem da tocha. Deve-se limpar o interior do punho com auxílio de um pincel. Utilizar como agente de limpeza detergente industrial a base de água.
- Proteja o meio ambiente. Destine sempre as peças consumíveis para reciclagem.
