Difusor de Gás e sua relação com a estabilidade do arco em processos MIG-MAG e Arame Tubular

Você já parou para pensar no papel que o difusor de gás desempenha em uma soldagem MIG-MAG ou de Arame Tubular de alta qualidade?



Também conhecido como Porta Bico, este componente é muitas vezes esquecido ou não se sabe o quanto ele é importante em se obter um ótimo desempenho dos processos que utilizam Tochas, tanto manuais, mecanizadas ou mesmo robotizadas.

Ele tem uma função crítica: ser responsável por distribuir o gás de proteção de forma uniforme e com mínima turbulência ao redor do arame e da poça de fusão.

Ou seja, o difusor atua como um "organizador silencioso" dentro do Bocal do equipamento, convertendo o fluxo turbulento do gás ao entrar na tocha em um fluxo uniforme e controlado, exatamente como foi ajustado no seu regulador.

Neste artigo, você vai entender:



• Como funciona o difusor de gás ou porta bico;


• Porque ele é essencial para a integridade da solda;


• Os principais problemas causados por difusores danificados ou obstruídos;


• Como fazer sua manutenção para garantir o máximo desempenho da tocha!



Continue a leitura e veja como um simples componente pode ser o diferencial entre uma solda cheia de defeitos e uma tecnicamente impecável e com ótimo visual.

Qual é o papel do difusor de gás?

O difusor de gás é um dos componentes mais importantes para garantir a estabilidade do arco elétrico e a proteção eficiente da poça de fusão durante o processo de soldagem.

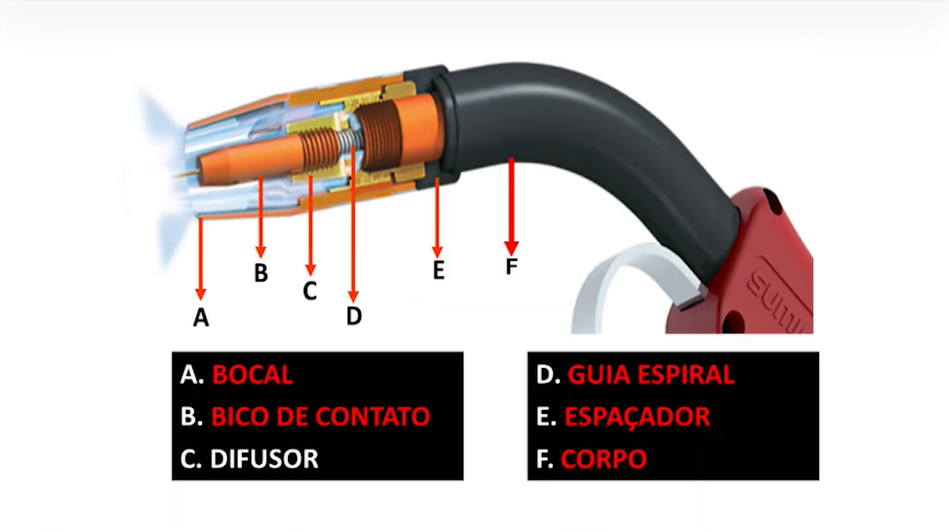

Ele conecta a energia que passa pela tocha ao Bico de Contato e ao Arame e distribui o gás concentricamente ao bocal. Simples, certo? Mas, se ele não estiver bem conectado, ter seus furos desobstruídos e ser fabricado com material de qualidade, haverá muitas possibilidades de serem geradas descontinuidades na solda, o que certamente vai comprometer a qualidade e o desempenho do componente soldado.

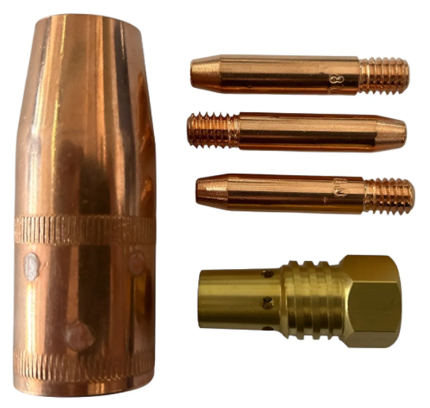

Nas tochas utilizadas nos processos MIG/MAG, Arame Tubular e outros que utilizam tochas com gás de proteção, diversos componentes são considerados consumíveis.

Sendo assim, desgastam-se naturalmente com o uso e precisam ser substituídos periodicamente para manter o desempenho ideal. O difusor de gás está entre esses consumíveis críticos, mas é o que menos se desgasta por atrito ou abrasão, como ocorre com o Bico de Contato e a Guia Espiral.

O Difusor de Gás se desgasta mais, ou necessita de substituição, devido à falta de uma limpeza periódica dos respingos e partículas metálicas que podem entupir os furos de passagem do gás ou o Difusor entrar em curto-circuito com o Bocal, danificando ambos.

Sua função principal é distribuir o gás de forma uniforme dentro do bocal da tocha, de acordo com a vazão ajustada no regulador.

Essa distribuição é fundamental para criar uma atmosfera protetora ao redor do arco e da poça de fusão, evitando contaminações por oxigênio e nitrogênio presentes no ar ambiente, que poderiam gerar porosidades, respingos excessivos e outros defeitos ou descontinuidades na solda.

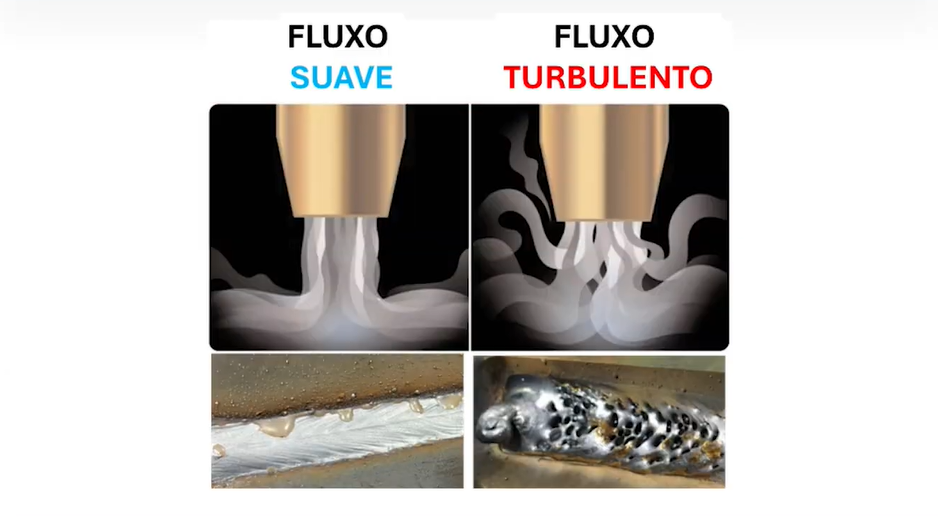

O que a turbulência do gás pode causar nas soldas?

Para garantir a qualidade da solda, é fundamental que o gás de proteção flua com o mínimo de interferência possível desde o regulador até a saída do bocal.

Isso significa que o fluxo deve ser laminar e controlado, evitando qualquer tipo de turbulência na saída do gás. Quando o fluxo de gás se torna turbulento, surgem vários problemas:

• O ar atmosférico pode ser arrastado para dentro da poça de fusão;


• Isso provoca porosidades, instabilidade no arco, respingos e até trincas;


• Como resultado, a integridade da solda fica comprometida;


• A consequência aparece em retrabalho, desperdício e falhas estruturais, baixa produtividade e custos elevados, corroendo as margens de lucro da empresa.

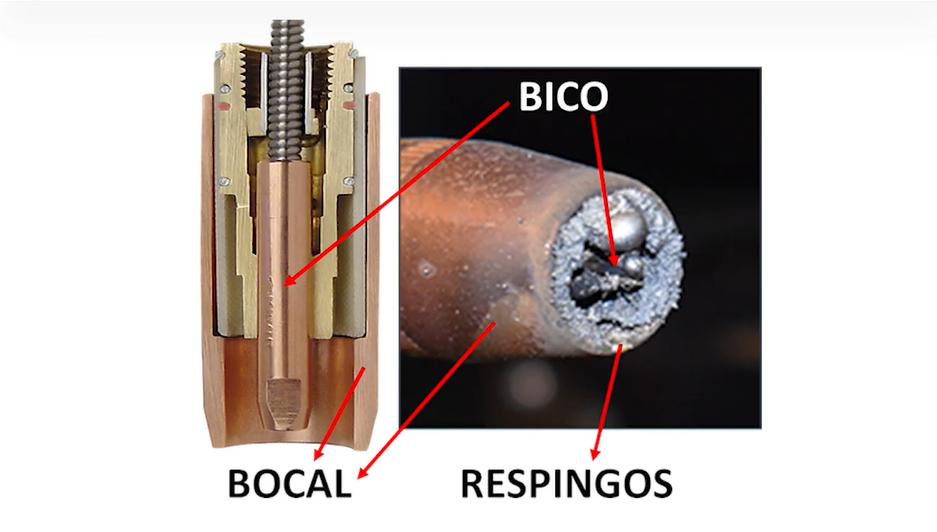

Além disso, o acúmulo excessivo de respingos metálicos no interior do bocal representa um risco direto ao difusor.

Esses respingos podem formar pontes condutivas entre o bocal e o difusor, causando curto-circuitos internos. Quando isso ocorre, os danos se propagam:

• O bico de contato sofre desgaste ou queima prematura;


• O bocal de gás pode ser comprometido;


• O difusor é danificado, afetando todo o sistema de distribuição de gás.



Esse tipo de falha é comum em ambientes de produção contínua, especialmente quando não há uma rotina adequada de limpeza, inspeção e cuidados no uso da tocha.

Quais são as melhores práticas de limpeza e manutenção da tocha para evitar a turbulência do gás?

Veja a seguir as melhores práticas para manter a tocha em perfeitas condições de operação e garantir um fluxo uniforme e eficiente do gás de proteção:

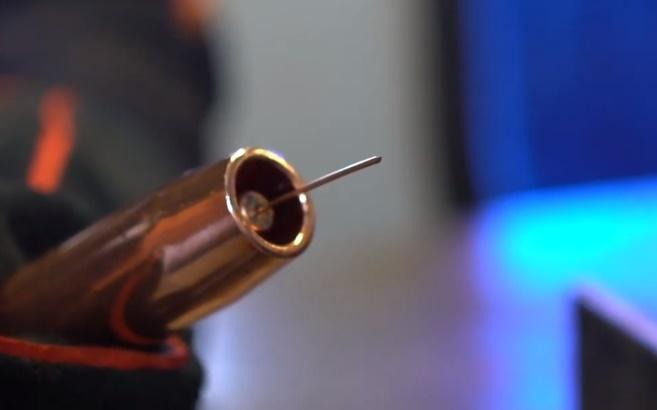

1. Mantenha o frontal da tocha sempre limpo e livre de respingos

O acúmulo de respingos metálicos no bico de contato, bocal e difusor é um dos principais causadores de:

• Obstrução do fluxo de gás, gerando zonas de alta pressão e turbulência;


• Curto-circuitos internos (respingos conectam eletricamente o bocal ao difusor);


• Danos térmicos e desgaste prematuro dos componentes.

Um dano bastante comum e que causa substituição mais frequente do difusor de gás é não rosquear corretamente o bico de contato, danificando a rosca. Isso causa desalinhamento do bico de contato com o arame e superaquecimento nos componentes e na tocha.

Dica prática: No início ou no final de cada turno de produção, verifique o frontal da tocha. Certifique-se de que os componentes estão limpos e isentos de material particulado e, muito importante, estão firmemente conectados. Ao notar alteração na estabilidade do arco, reveja o ponto citado acima e faça uma inspeção visual. Remova manualmente os respingos com ferramentas adequadas.

2. Use produtos anti-respingo para reduzir a aderência

Aplicar gel ou líquido anti-respingo no bocal e na região do difusor reduz significativamente a fixação dos respingos metálicos.

Além de prolongar a vida útil dos componentes, essa prática evita que o fluxo de gás se torne irregular.

Mas não esqueça de limpar periodicamente o interior do bocal, bico e difusor, pois antirrespingo em excesso pode ajudar a entupir o difusor e causar curto-circuito entre os componentes.

3. Ajuste corretamente os parâmetros de soldagem

Parâmetros mal regulados geram um arco instável e aumentam drasticamente a formação de respingos. Um arco mal controlado produz uma poça de fusão turbulenta e, por consequência, prejudica a função do gás de proteção.

Verifique se a vazão de gás está adequada para os parâmetros, tipo de gás, tipo de material, posição de soldagem e diâmetro do arame. Vazão excessiva pode causar turbulência, enquanto a vazão insuficiente pode deixar a poça de fusão desprotegida e gerar todos os problemas que mencionamos.

4. Utilize somente peças originais e de qualidade

Componentes paralelos ou de baixa qualidade podem apresentar defeitos de fabricação, como:

• Má usinagem das roscas, dificultando a vedação;


• Difusores com canais irregulares que comprometem a distribuição do gás;


• Bico de Contato e Difusor não concêntricos ao bocal;


• Bicos de contato com encaixe frouxo ou medidas imprecisas.

Esses defeitos, somados, geram vazamentos de gás, perda de proteção atmosférica e falhas no arco elétrico. Custo muito caro ao usuário.

5. Faça a montagem com ferramentas adequadas e torque correto

Nunca monte os componentes da tocha apenas com as mãos. O calor gerado durante a soldagem provoca expansão térmica, o que pode afrouxar conexões que não foram devidamente apertadas.

Utilize ferramentas adequadas para garantir a fixação sem forçar excessivamente as roscas, o aperto excessivo também pode causar deformações ou microfissuras e até vazamentos em tochas refrigeradas a água.

Evite trocar estes componentes excessivamente quentes, principalmente o Bico de contato. Isso pode causar danos nas roscas.

6. Estabeleça uma rotina de manutenção preventiva

Não espere que os problemas apareçam para agir. Implemente uma rotina periódica de:

• Inspeção visual de todos os componentes da tocha;


• Limpeza interna do bocal e do difusor com escovas apropriadas;


• Verificação da vazão real de gás com fluxômetros calibrados.

Manter a tocha limpa é uma exigência técnica para garantir que o difusor de gás possa fazer seu trabalho com precisão: entregar um fluxo contínuo e bem direcionado que protege a solda contra contaminações.
